行進焊接轉子

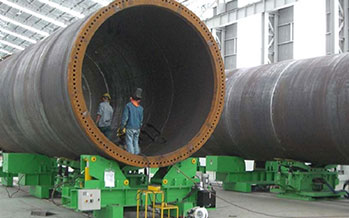

●行進焊接轉子機架主要由主動行進焊接轉子，被動行進焊接轉子等組成?！裰鲃有羞M式焊接轉子機架主要由減速器，基座，輥子，輥軸，電動行走機構等組成?！裰鲃虞伡芡ㄟ^兩個交流變頻制動電機分別驅動兩個減速器，減速器的輸出端與輥軸同軸（減速器的輸出軸為空心軸），從而實現對輥的直接驅動。 。主動減速器采用擺線針輪減速器齒輪減速器的結構形式，以確保工件能夠被驅動運行。根據塔具有一定錐度的較長長度，傳動系統增加了加工量，驅動能力高達90 T，使工件的旋轉起到平穩和驅動能力，增加了確保工件作用的作用工件質量?！駵p速器潤滑采用油浸式全封閉，可消除焊接飛濺，爐渣，粉塵和異物侵入，從而獲得免維護和長壽命的特性?！駶L筒采用進口橡膠輪，兩側安裝金屬夾結構。橡膠輪提高了變速器的穩定性和驅動能力。金屬夾可以有效地保護橡膠輪，提高橡膠輪的使用壽命。膠輪采用進口膠輪，強度高，經久耐用。電動行走機構由行走輪，電動機減速器等組成。通過電動機減速器的驅動，行走輪旋轉，從而使輥架移動并在導軌上行走?！駶L輪架的底座由焊接退火板制成，強度高，可確保長時間不變形?！裢ㄟ^螺絲孔調節主動滾筒框架的滾筒中心距。由于工件本身具有一定的錐度，因此被動滾輪架的輪的中心距離設計為無限可調，并且方便支撐工件?！癖粍有羞M式焊接機機架主要由線材調節座，托輥，托輥軸，無動力行走機構等組成。搖動手輪驅動螺桿螺母對，使?jié)L子的中心距離增加或縮小，以適應錐形工件的支撐。無動力行走機構由行走輪，鎖緊機構等組成。通過主動輥架上的電動行走機構，被動輥架上非動態行走機構中的行走輪旋轉，從而使被動輥架在導軌上移動和行走。
