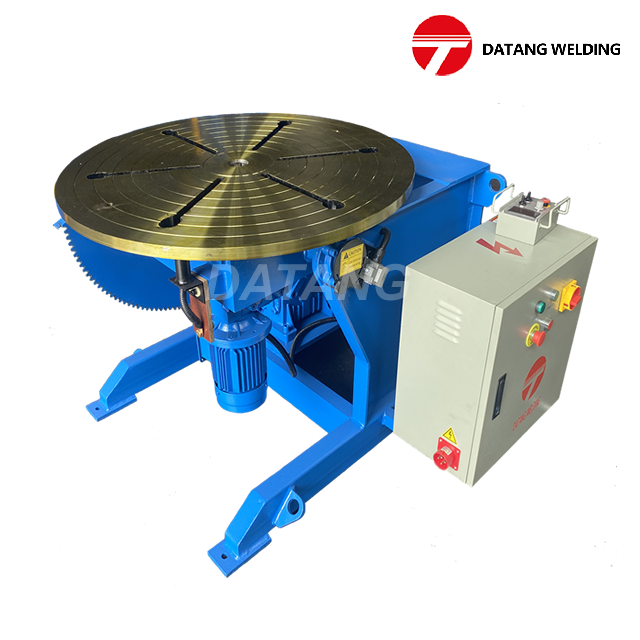

焊接變位機具有翻轉和回轉功能，通過工作臺翻轉和回轉使工作臺工件達到所需的焊接和裝配角度，工作臺回轉為變頻無極調速，可得到最佳的焊接速度。
由于偏心距和重心距的原因，對工件較長和重心位置偏移較多的工件，應選擇稍大型號的變位機。標準型焊接變位機不能滿足所有工件，選擇時務請?zhí)峁┬杓庸すぜ男螤罴爸亓恳约凹庸すに?，本公司將根?jù)用戶要求提供最佳的參考方案，特殊要求另行設計。
技術參數 | 型號 | |||||||||
HB05 | HB1 | HB3 | HB6 | HB12 | HB30 | HB50 | HB100 | HB150 | HB200 | |
承載重量 (Kg) | 50 | 100 | 300 | 600 | 1200 | 3000 | 5000 | 10000 | 15000 | 20000 |
最大偏心距 | / | / | 100 | 200 | 200 | 250 | 250 | |||
最大重心距 | / | / | 150 | 200 | 300 | 400 | 500 | 600 | ||
工作臺面尺寸 | Φ320 | Φ360 | Φ600 | Φ1000 | Φ1200 | Φ1400 | Φ1500 | Φ1800 | Φ2000 | Φ2200 |
翻轉角度 (°) | 0°～＋90° | 0°～＋120° | ||||||||
回轉速度 (rpm) | 15 | 5 | 0.1～1 | 0.05～0.5 | 0.03～0.3 | |||||
回轉功率(KW) | 0.12 | 0.12 | 0.18 | 0.75 | 0.75 | 1.5 | 2.2 | 3 | 4 | 5.5 |
翻轉速度 (rpm) | 0.8 | 0.5 | 0.3 | 0.14 | ||||||
翻轉功率（kW） | 0.75 | 1.1 | 2.2 | 3 | 4 | 5.5 | 7.5 | |||
調速方式 | 回轉變頻無級調速 | |||||||||
